数显压力开关

AYK103系列智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

< >

技术参数
产品特点
选型表

控制范围
-0.1~0~100Mpa
控制精度
≤±0.5%FS
稳定性
≤0.2% /年
显示精度
±0.1%FS
显示方式
4位数码管
显示范围
-1999~9999
电源范围
24V±20%
最大功耗
< 1W
负载容量
<24V 1.2A
开关类型
PNP，NPN 可选
响应时间
≤5ms
开关寿命
>100万次
防护等级
IP65
介质温度
-20~80℃

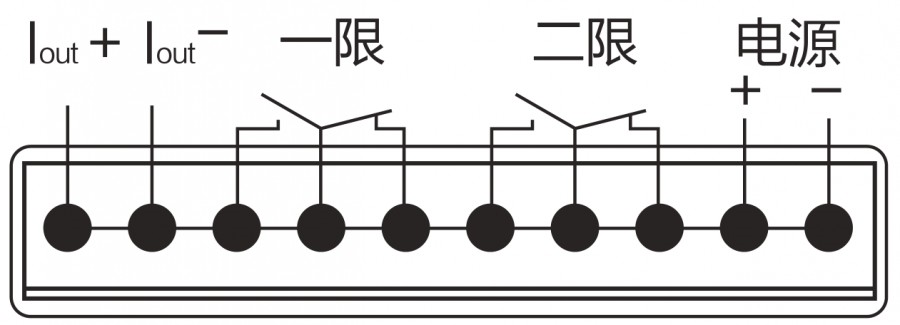

外形及接线◎尺寸图

机械连接

可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

压力开关选型指南
AYK103	压力开关
电器连接	缺省			两路开关(M12-4P)
	A			两路开关+一路模拟（航插）
	A1			两路开关+一路模拟（M12-5P）
螺纹接口		G14	G1/4
		G12	G1/2
		M20	M20*1.5
开关类型			P			PNP
			N			NPN
量程					001		0~1MPa
					002		0~1.6Mpa
					.…..		…..
					100		0~100Mpa
仪表形式							H	航空插头
							H1	霍斯曼插头
							F	防爆型

控制范围	-0.1~0~100Mpa	控制精度	≤±0.5%FS
稳定性	≤0.2% /年	显示精度	±0.1%FS
显示方式	4位数码管	显示范围	-1999~9999
电源范围	24V±20%	最大功耗	< 1W
负载容量	<24V 1.2A	开关类型	PNP，NPN 可选
响应时间	≤5ms	开关寿命	>100万次
防护等级	IP65	介质温度	-20~80℃
